電纜故障定點儀如何高壓查找路徑

高壓閃絡時，查找故障的同時也查找電纜路徑。

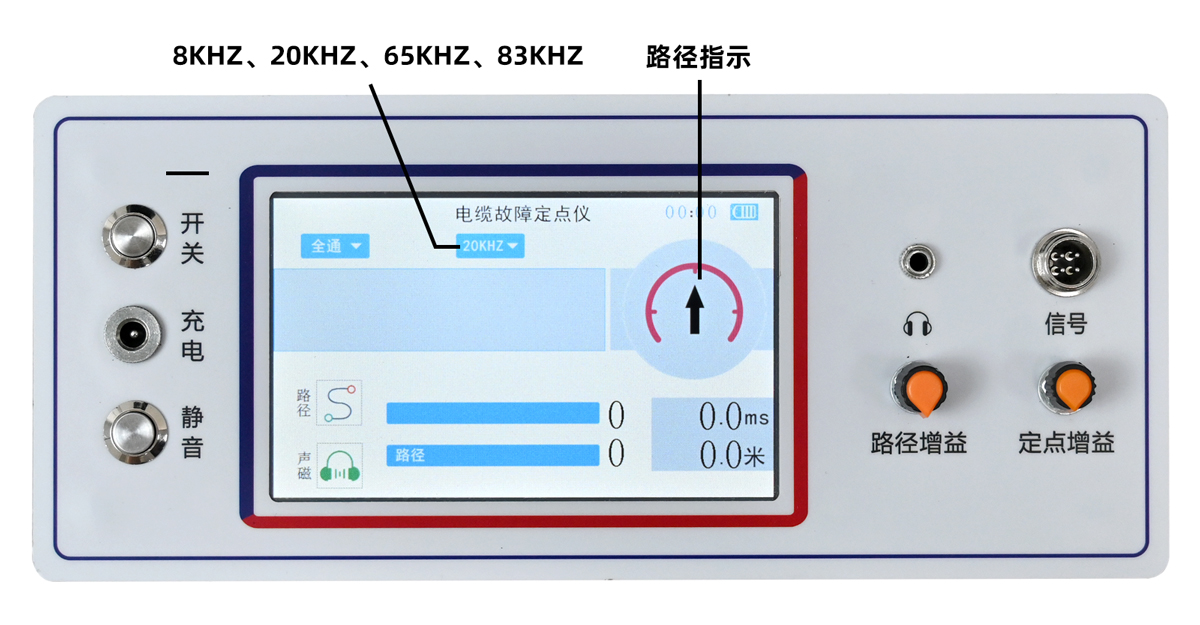

點擊“路徑”菜單進行查找，出現“黃色”或“綠色”的圓形方向鍵圖標。

操作人員在電纜前進方向?qū)ふ衣窂?，每放一次電，顯示屏就會顯示出電纜動態位置，如果移動太快，定位偏差就比較大。

如果出現“黃色”圖標，表示在電纜的左側，這時就要向右側移動，如果突然變成“綠色”的，表示在電纜的另一側，這時就能判斷電纜位置，其位置誤差在10cm左右。

“黃色”和“綠色”方向鍵圖標位置，取決于操作人員前進的方向不同會改變，感應測量電纜位置最大距離10m左右。
