三分鐘看懂高壓開關是怎么工作的

在宏偉的電力系統中，電能沿著縱橫交錯的線路奔騰不息。而在這張龐大的電網中，有一類設備扮演著至關重要的角色：它既是守護神，在故障發生時能瞬間切斷巨大的故障電流，保護整個系統的安全；它又是安全衛士，能在檢修時可靠隔離電源，保障人員安全。它就是高壓開關。

武漢龍電電氣為您深入淺出地解析高壓開關的工作原理，揭開其如何掌控強大電流的神秘面紗。

一、核心使命：合分與滅弧

高壓開關的核心工作原理可以概括為兩個基本動作：

◆  “合” (Closing)： 接通電路，讓電流順利通過。

◆  “分” (Opening)： 斷開電路，阻止電流通過。

聽起來簡單，但在高電壓、大電流的環境下，“分”這個動作卻蘊含著極高的技術挑戰。當動靜觸頭分離時，電流并不會立刻消失。強大的電場會擊穿空氣（或絕緣介質），形成高溫、高導通的電弧。如果電弧不能及時熄滅，不僅會燒毀設備本身，還會導致電網事故擴大。

因此，高壓開關工作的最核心、最技術性的原理就在于“滅弧”（Arc Extinction）。

二、滅弧之道：兩種主流技術

為了高效、可靠地熄滅電弧，現代高壓開關主要采用兩種技術：

1. 真空滅弧 (Vacuum Interruption)

工作原理： 將觸頭密封在一個高度真空的陶瓷泡殼（滅弧室）內。真空具有極高的絕緣強度，當觸頭在真空中分離時，由于幾乎沒有介質可被電離，產生的電弧會迅速擴散并被冷卻，在電流第一次過零點時即可熄滅。

特點： 環保、免維護、壽命長、燃弧時間短。常用于中壓領域（如10kV, 35kV）。

2. SF6氣體滅弧 (SF6 Gas Interruption)

工作原理： 將觸頭密封在充滿六氟化硫(SF6) 氣體的容器中。SF6氣體具有極佳的絕緣和滅弧性能。當電弧產生時，SF6氣體會在高溫下分解并吸收大量熱量，同時產生強大的壓力差，在電流過零點時利用氣流（壓氣式）或磁力（旋弧式）將電弧吹散、冷卻直至熄滅。

特點： 滅弧能力極強，適用于超高電壓、大電流等級（如110kV及以上）。

三、核心結構與協同工作

一個典型的高壓斷路器（最核心的開關設備）通常包含以下部分，協同完成工作：

① 導電回路： 包括動、靜觸頭，負責導通電流。

② 滅弧裝置： 如真空滅弧室或SF6氣室及壓氣缸，是滅弧的核心。

③ 絕緣介質： 真空、SF6氣體、絕緣油等，用于隔離電位和滅弧。

④ 操動機構： 提供分、合閘的動力，如彈簧機構、液壓機構、永磁機構。它是開關的“肌肉”。

⑤ 控制單元： 接收來自繼電保護裝置的指令，控制操動機構動作，是開關的“大腦”。

工作流程簡述：
當控制系統（或人工）發出分閘指令 → 操動機構釋放能量 → 推動絕緣拉桿 → 帶動動觸頭高速分離 → 產生電弧 → 滅弧介質（真空/SF6）作用 → 電弧在電流過零點被熄滅 → 電路被徹底斷開。

四、不僅僅是斷路器：開關家族的成員

在電力系統中，“高壓開關”是一個大家族，除了核心的斷路器(Circuit Breaker)，還包括：

◆ 隔離開關(Disconnector)： 工作原理簡單，沒有滅弧能力。主要用于在無電流時安全隔離電源，形成可見的斷開點，保證檢修安全。

◆ 負荷開關(Load Switch)： 具有一定的滅弧能力，可以分合正常的負荷電流，但不能開斷短路電流。常與熔斷器配合使用。

◆ 接地開關(Earthing Switch)： 用于將線路或設備接地，釋放殘余電荷，保障人身安全。

五、精準運維的保障：高壓開關特性測試

理解了工作原理，就會明白高壓開關的動作速度、時間同步性、觸頭磨損等情況直接關系到其工作的可靠性。一次分閘慢了幾毫秒，就可能造成災難性后果。

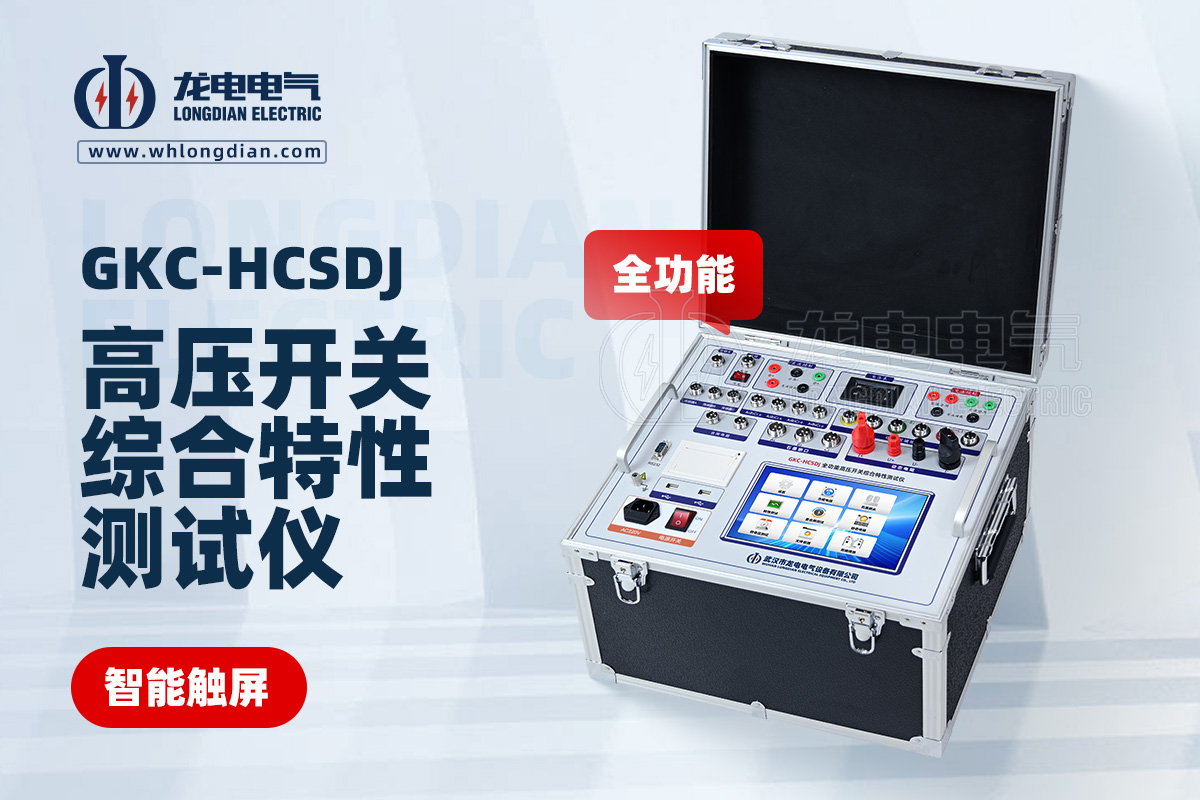

這正是武漢龍電電氣的專注領域。我們提供的全功能高壓開關機械特性測試儀，能夠以0.01ms的超高精度，測量開關的分合閘時間、速度、行程、彈跳等所有機械特性參數，就像給開關做一次精準的“全身體檢”，確保這位“守護神”在關鍵時刻一定能挺身而出，可靠動作。

高壓開關，以其精妙的物理原理和強大的工程能力，默默守護著現代電力網絡的安全與穩定。從真空到SF6，從合閘到分閘，其背后的工作原理是人類智慧與自然規律的完美結合。而定期對其進行精密測試，則是我們?yōu)殡娋W(wǎng)安全豎起的最堅實的一道防線。
