高壓開關(斷路器)為什么能切斷大電流？原理全解

在電力系統中，高壓開關扮演著至關重要的“保護神”角色。它能在線路發生短路故障時，毫不猶豫地切斷高達數萬安培的故障電流。一個令人驚嘆的事實是：斷開電路的最大挑戰并非分開觸頭，而是熄滅觸頭之間隨之產生的耀眼電弧。

那么，高壓開關究竟是如何完成這一“雷霆一擊”，安全地熄滅電弧、切斷大電流的呢？武漢龍電電氣為您全面解析其背后的科學原理。

一、 核心挑戰：電弧的產生

要理解如何滅弧，首先要知道電弧是如何產生的。當高壓開關的觸頭在巨大電流下試圖分離時，會發生以下過程：

① 陰極發射電子： 觸頭分離瞬間，接觸面積減小，接觸電阻急劇增大，導致觸頭表面發熱產生高溫?zé)狳c(diǎn)，從而發射出大量電子。

② 介質電離： 這些電子在強大的電場作用下被加速，猛烈撞擊觸頭間的絕緣介質（如空氣、真空或SF6氣體）分子，使其電離（分裂成帶電的離子和自由電子）。

③ 形成電?。?/strong> 新產生的電子和離子繼續撞擊其他分子，發生雪崩式電離，使原本絕緣的介質瞬間變?yōu)楦邷?、高?dǎo)電的等離子體，這就是我們看到的電弧。電弧維持著電流的持續流通，如果不加以控制，將燒毀設備甚至引發爆炸。

因此，滅弧的本質就是逆向操作：如何快速讓等離子體重新變回絕緣介質。

二、 滅弧的核心原理：兩大策略

所有現代高壓開關的滅弧技術都圍繞兩個基本策略展開：

策略一：強力冷卻 (Cooling)
電弧的本質是高溫等離子體。只要將其溫度降低到一定程度，電離就會停止，等離子體會迅速?gòu)?fù)合為中性分子，重新恢復絕緣能力。這是最根本的滅弧手段。

策略二：拉長與切斷 (Lengthening & Cutting)
通過機械或電動力的方式，快速拉長電弧，使其長度超過維持所需的最小值。同時，利用各種結構（如柵片、磁場）將電弧分割成多個串聯的短弧，增加其壓降，迫使電流減小直至熄滅。

三、 終極武器：利用“電流過零點”

交流電有一個天然優勢：其電流大小每時每刻都在正弦變化，并會周期性（每秒100次）地經過零點（Current Zero）。
在電流過零點的瞬間，電源停止向電弧輸入能量，這為熄滅電弧提供了一個千載難逢的“黃金窗口期”。

高壓開關的滅弧系統正是在這一刻集中發力，強力冷卻電弧通道，使其介質強度（恢復絕緣能力的速度）超過系統恢復電壓上升的速度。當電流試圖重新增大時，觸頭間的間隙已經恢復了足夠的絕緣強度，無法再次擊穿，電弧就此徹底熄滅。

四、 主流滅弧技術詳解

基于以上原理，工程師發展了兩種主流的滅弧室技術：

1. 真空滅弧 (Vacuum Interruption)

◆ 介質： 高度真空（10^-4 Pa以下）。

◆ 滅弧過程： 真空氣隙具有極高的絕緣強度。觸頭分離時產生的電弧是由金屬蒸汽維持的。在電流過零點時，金屬蒸汽微粒會以極快的速度向四周擴散并迅速冷凝在屏蔽罩上，弧隙間的介質強度飛速恢復，從而實現滅弧。

◆ 特點： 環保、滅弧速度快、壽命長、噪音小。廣泛應用于10kV~35kV系統。

2. SF6氣體滅弧 (SF6 Gas Interruption)

◆ 介質： 六氟化硫（SF6）氣體。

◆ 滅弧過程： SF6是電負性氣體，其分子具有很強的吸附自由電子能力，能有效削弱電弧的導電性。滅弧室采用壓氣式結構：動觸頭帶動壓氣缸，在分閘過程中壓縮SF6氣體。在電流過零點時，高壓力的SF6氣體被噴向電弧，一方面強力冷卻，另一方面利用電負性特性大量吸附帶電粒子，迅速恢復介質強度。

◆ 特點： 滅弧能力極強，適用于超高電壓、大電流等級（72.5kV及以上）。

五、 確?？煽壳袛嗟年P(guān)鍵：精密機械特性

理解了滅弧原理，就會明白高壓開關的機械動作必須與電氣過程完美配合：

◆ 分閘速度： 必須足夠快，才能迅速拉長電弧并為壓氣（SF6開關）做準備。

◆ 時間同步性： 三相開關的每相觸頭必須幾乎同時分離，否則會導致電流無法同時切斷。

◆ 彈跳與接觸： 合閘時觸頭不能劇烈彈跳，否則會預燃電弧；分閘后觸頭開距必須足夠大，以承受恢復電壓。

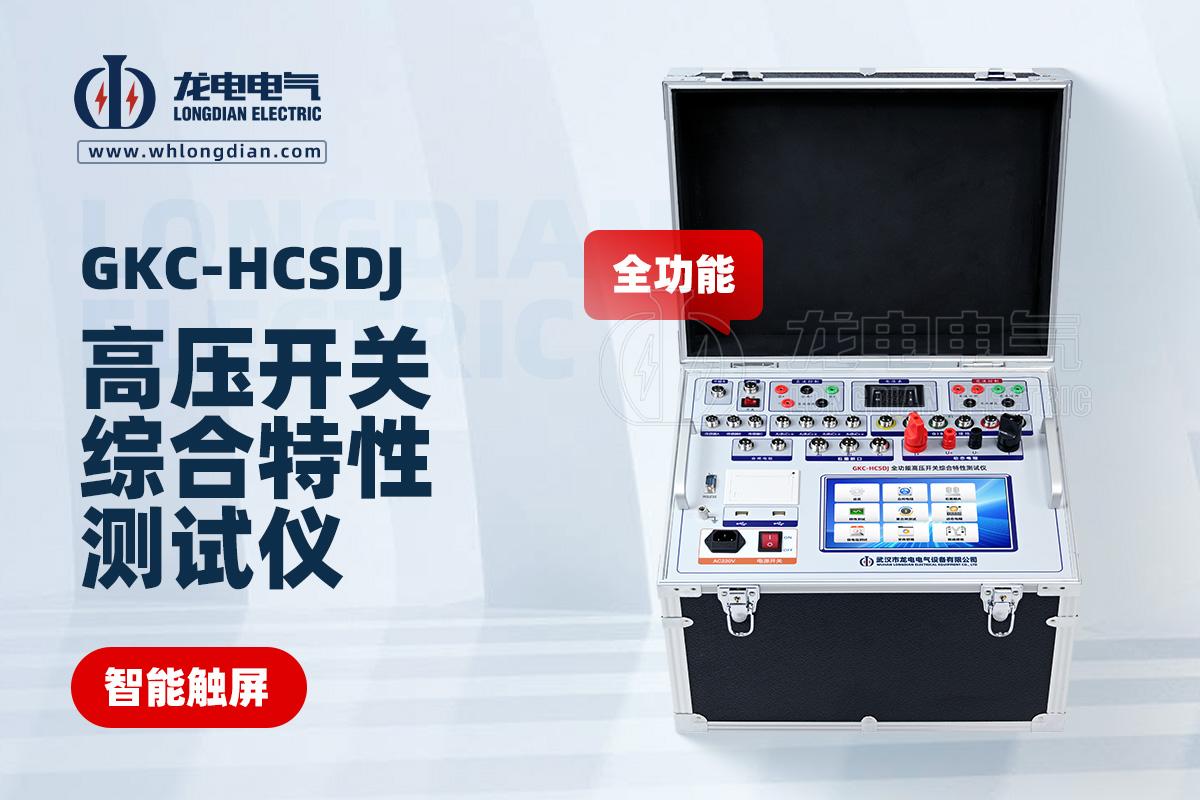

這正是武漢龍電電氣全功能高壓開關特性測試儀的價值所在。我們的設備能以0.01ms的精度測量開關的分合閘時間、速度、行程及同步性等所有機械參數，確保開關的“肌肉”（操動機構）和“神經”（控制系統）響應精準，從而保證其核心“滅弧”功能萬無一失。

高壓開關能切斷大電流，并非依靠蠻力，而是憑借對電弧物理特性的深刻理解和精巧的工程設計。通過冷卻、拉長電弧，并精準利用電流過零點的時機，借助真空或SF6等優異介質，最終才能安全、可靠地完成切斷大電流這一艱巨任務。定期對開關的機械特性進行精密檢測，是保障這一原理得以實現的基礎。
